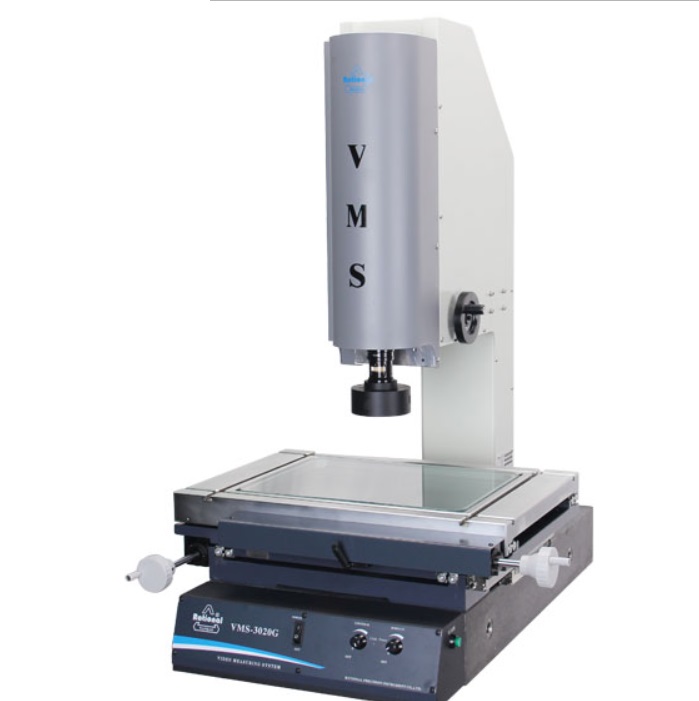

Máy đo tọa độ 2 chiều VMS – 3020F
Được áp dụng chủ yếu cho phép đo 2D và có thể hỗ trợ một số phép đo 3D cụ thể khi cần thiết.
Thiết bị này có độ chính xác cao và phép đo hiệu quả cao.
Được thiết kế và sản xuất bởi hãng Rational Precision Instrument.
Ứng dụng của máy đo 2 chiều VMS-3020F
Hình: Bàn làm việc của VMS-3020F
Máy đo Rational Video có chất lượng và độ tin cậy tốt và có được sử dụng trong lĩnh vực máy móc, điện tử, dụng cụ, đồng hồ, đồng hồ đeo tay, công nghiệp nhẹ, nhựa cũng như đo lường các phòng, phòng thí nghiệm của các viện và trường đại học, viện nghiên cứu, các phòng và xưởng kiểm định đo lường,…
Đặc trưng của máy đo 2 chiều sử dụng camera kỹ thuật số
- Các giải pháp chiếu sáng đa dạng, đáp ứng các yêu cầu khác nhau hoặc cụ thể của khách hàng.
- Hỗ trợ hiệu quả việc xử – hiển thị – nhập dữ liệu và xuất dữ liệu.
- Thang đo tuyến tính hỗ trợ độ phân giải 0,5um.
- Tự động phát hiện vị trí cụ thể của phôi được đo bằng chỉ thị laser, thuận tiện cho việc định vị và vận hành.
- Công tắc chân được kết hợp với phần mềm đo, giúp thao tác dễ dàng hơn.
Hình: Hoạt động của máy VMS-3020F
Thông số kỹ thuật của VMS-3020F
|
Model |
VMS-3020F |
| Kích thước bàn làm việc kim loại | 500*330 |
| Kích thước bàn làm việc kính(mm) | 350*250 |
| Hành trình(mm) | 300*200 |
| Độ phân giải cột X, Y Z | 0.5μm |
| Độ chính xác(μm) | E1xy=(2.5+L/100)μm |
| Kích thước(L*W*H)mm | 760*600*900 |
| Khối lượng(kg) | 140 |
| Hành trình cột Zl(mm) | 150 (có thể tùy chỉnh 200,300,400) |
| Hệ thống Video | Camera: 1/2″ Color CCD Camera Độ phóng đại: Tùy chọn độ phóng đại |
| Độ phóng đại ống kính: 0.7X-4.5X Tổng độ phóng đại: 20X-128X | |
| Tổng quan: 11.1mm-1.7mm | |
|
Nguồn điện |
AC 100V-240V, 50/60Hz / 50W |
| Lựa chọn | Ống kính 0.5X (Tiêu chuẩn) |
| Độ phóng đại | 0.7-4.5 |
| Tổng độ phóng đại | Xem đối tượng(mm) |
| 0.5X (Tùy chọn) | 44-6.8 |
| 1.0X (Tiêu chuẩn) | 22-3.4 |
| 2.0X (Tùy chọn) | 11.1-1.7 |
