” Lắp đặt – Hiệu chuẩn – Sửa chữa – Đào tạo sử dụng máy đo tọa độ ARCS Max-Plus”

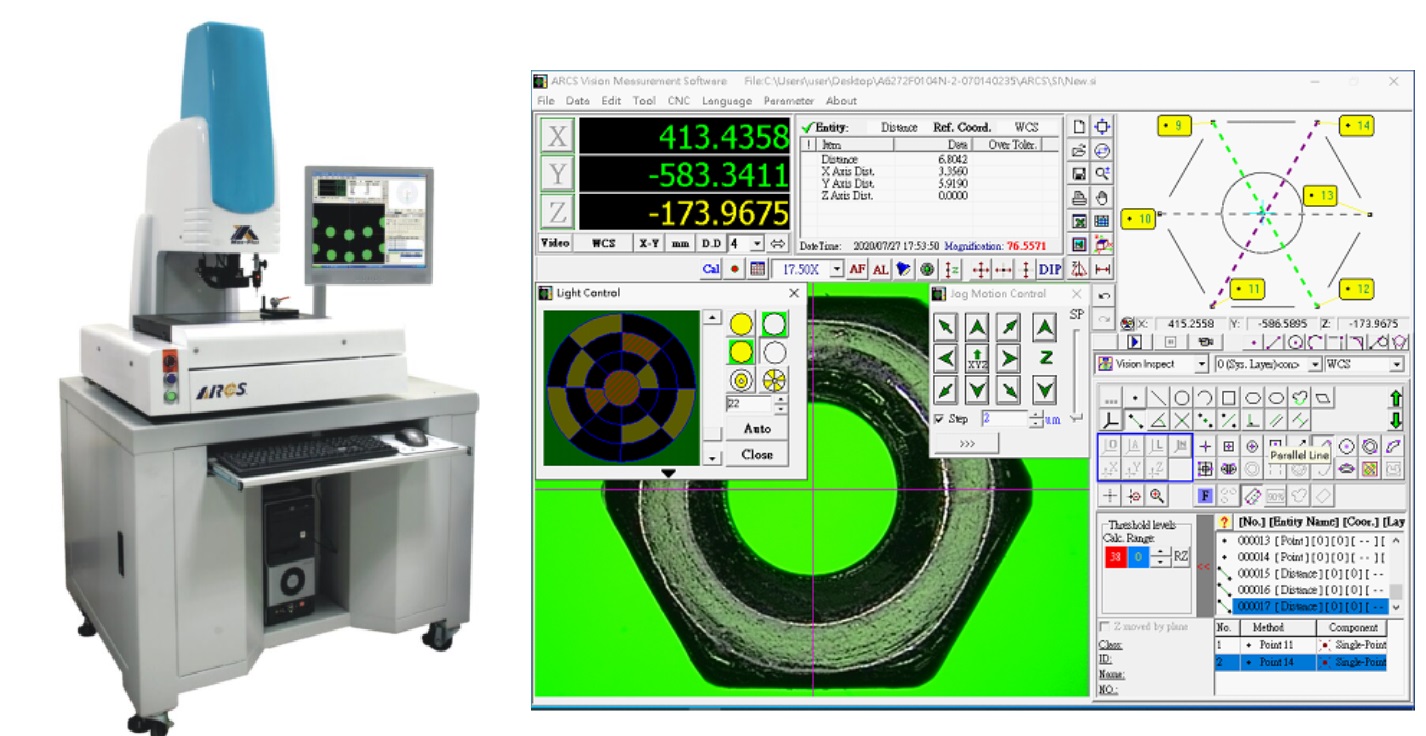

Mô tả về máy đo tọa độ tự động bằng hình ảnh ARCS Max-Plus
ARCS Max-plus là dòng máy đo tọa độ bằng hình ảnh bán tự động 2 chiều loại kích thước lớn ( Automatic Non-Contact Video Measuring Machine – big travel size) của hãng ARCS Precision – Đài Loan.
Đặc điểm nổi bậc của ARCS Max-Plus:
Xử lý hình ảnh và các tính năng tự động như điều khiển nguồn sáng, chuyển động, lấy nét và phóng đại thu phóng.
Chuyển động trục X và trục Y được chế tạo trên cơ cấu tuyến tính có độ chính xác cao với tốc độ di chuyển nhanh và trục Z được chế tạo trên cơ cấu truyền động có độ cứng cao.
Hệ thống này là một hệ thống đo quang học tự động, hiệu quả và chính xác cao kết hợp với phần mềm đo hình ảnh đa chức năng tự động.
Ứng dụng:
Sử dụng rộng rãi trong các ngành công nghiệp khác nhau đòi hỏi độ chính xác: tạo ra các bộ phận điện tử; đúc chính xác, vít, dụng cụ cắt chính xác, ép nhựa, máy ảnh, xe đạp, ô tô, linh kiện hiển thị, các thành phần của giao tiếp quang học, PCB, bảng linh hoạt ; các ngành công nghiệp kim loại khác.
Dòng Max-plus hãng ARCS có các model chính:
Max-3020, Max-4530, Max-6272, Max-90120, Max-120150.
Thông số kỹ thuật của máy đo tọa độ tự động bằng hình ảnh ARCS dòng Max-Plus
| Model | ΜΑΧ-6272 | ΜΑΧ-90120 | ΜΑΧ-120150 |
| Hành trình trục X, Y | 620x720mm | 900x1200mm | 1200x1500mm |
| Hành trình trục Z | 200 mm | 200 mm | 200 mm |
| Kích thước bàn làm việc (mm) | 840 x 1180 | 1150 x 1730 | 1450 x 2000 |
| Tải trọng chứa | 25 kg | 25 kg | 25 kg |
| Tốc độ di chuyển trục (Max.) | 180 mm/sec. | 180 mm/sec. | 180 mm/sec. |
| Kích thước (mm) | 1780 x 1500 x 1700 | 2280 x 1800 x 1780 | 2570 x 1800 x 1780 |
| Khối lượng (kg) | 1200 kg | 2300 kg | 3400 kg |
| Hệ thống video | Độ phân giải cao và độ chính xác cao CCD / Thẻ ghi video tốc độ cao | ||
| Độ phóng đại | 0,7x ~ 4,5x (17,5x ~ 112,5x) Ống kính zoom tiêu chuẩn | ||
| Ống kính phản chiếu tùy chọn: | Ống kính 0,5x (Đối với ống kính tiêu chuẩn) Ống kính 2x (Đối với ống kính tiêu chuẩn hoặc đồng trục) Ống kính 5x hoặc 10x (Đối với Ống kính đồng trục) |
||
| Chiếu sáng | Độ chiếu sáng bề mặt và đường viền có thể điều chỉnh | ||
| Thang đo tuyến tính | 0,5μm trên trục X, Y, Z | ||
| Độ chính xác | ± (3,5 + L / 100) μm trên trục X, Y (MAX-6272) ± (5 + L / 100) μm trên trục X, Y (MAX-90120 và MAX120150) |
||
| Độ lặp | 2μm trên trục X, Y– | ||
| Động cơ | Servo Motor X, Y, Z | ||
| Bàn đá | Chất liệu Granit có tính chính xác cao | ||
| Nguồn điện | 1 ~, AC220 ~ 230V, 50 / 60Hz | ||
Cung cấp – Hiệu chuẩn – Sửa chữa – Đào tạo – Đo thuê các thiết bị đo lường chính xác
Cung cấp các loại bộ đo độ dày, máy đo tĩnh điện; máy đo nhiệt độ/ độ ẩm/ độ lệch trục; máy đo tọa độ hình ảnh – video tự động hoặc thủ công, máy kiểm tra, bộ dưỡng chuẩn, linh kiện thay thế: Máy đo 2D; Máy đo 3D, Máy biên dạng; Máy đo độ tròn, Máy đo độ nhám, kim đo, thước quang, kính hiển vi; đầu đọc, bộ điều khiển,…
Hiệu chuẩn: thiết bị đo lường các lĩnh vực: Lực, Độ dài, Độ cứng, Lý hóa – mẫu chuẩn; khối lượng, điện – điện từ, nhiệt độ, …
Dịch vụ sửa chữa thiết bị đo lường các lĩnh vực: Độ dài (panme, thước cặp, thước đo cao máy đo tọa độ tự động VMS, CMM,..), Độ cứng, Lý hóa – mẫu chuẩn; khối lượng, điện – điện từ, nhiệt độ, …Thay thế linh kiện các thiết bị đo: Máy đo tự động 2D, CMM, máy đo độ tròn,…& các thiết bị cơ, điện tử như thước cặp, panme, đồng hồ so, thiết bị đo cầm tay kỹ thuật số,…
Lắp đặt các máy đo yêu cầu độ chính xác cao: Máy 2D, máy 3D, bàn map, Máy đo độ tròn, Máy kiểm tra lực kép đẩy vạn năng,…

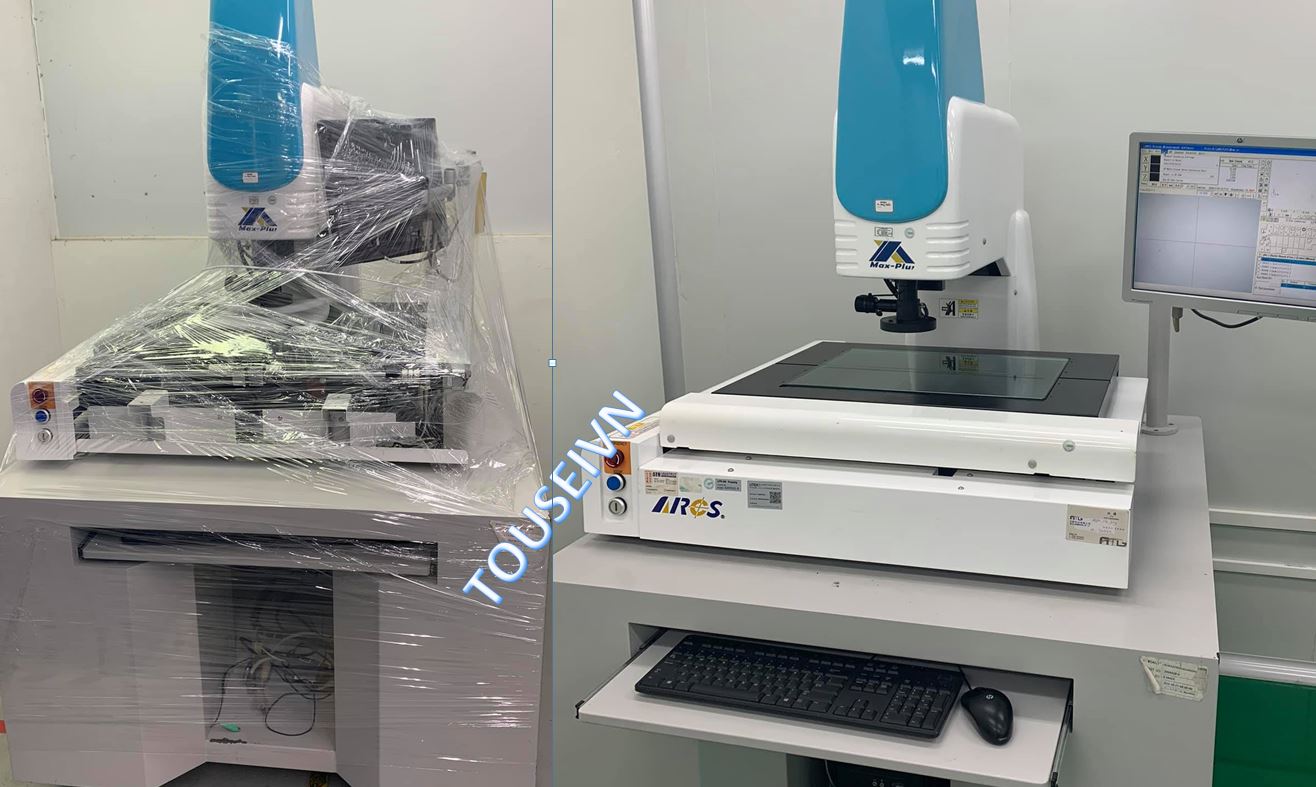

Hình: TSE Lắp đặt – Hiệu chuẩn – Sửa chữa – Đào tạo sử dụng máy đo tọa độ bằng hình ảnh 2 chiều ARCS Max-Plus
Đào tạo sử dụng các thiết bị đo, đào tạo hiệu chuẩn nội bộ,…
Nhận đo thuê mẫu bằng các máy đo quang phổ CX-9500, máy phun muối, máy đo tọa độ tự động CMM – Faro – 2D, Máy đo độ nhám bề mặt,…
Cho thuê thiết bị đo lường các loại: Máy Faro, buồng phun muối, máy đo tự động 2 chiều, …
