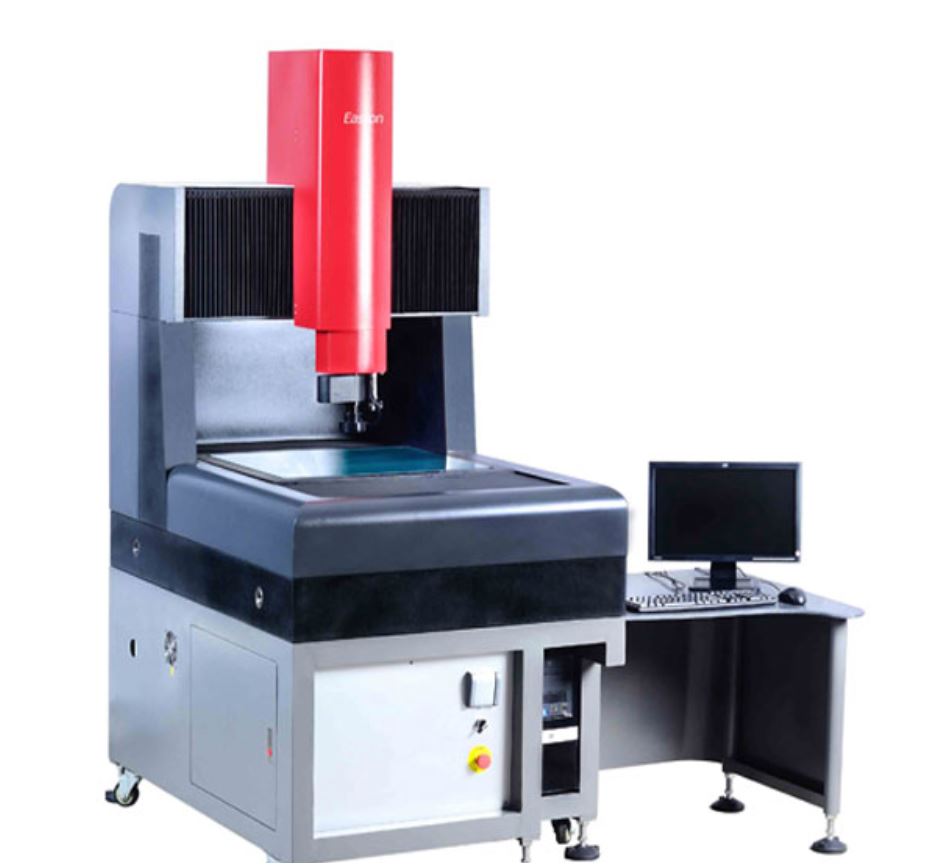

Máy đo tọa độ bằng hình ảnh dòng SP-Series Easson
- Ba trục của dòng SPARTAN sử dụng hệ thống động cơ AC servo Panasonic; chúng tạo nên hệ thống đáng tin cậy nhất, đảm bảo đo tốc độ cao.
- Ống kính điều chỉnh Zoom tự động. Không cần chỉnh sửa hình ảnh sau khi thay đổi tỷ lệ phóng đại, Có thể cải thiện rõ ràng hiệu quả đo.
- Sử dụng các Thấu kính 0,5x, 1,5x, 2x. Vi vậy, tỷ lệ phóng to có thể mở rộng đến 12-290X; thuận tiện để đo các chi tiết gia công nhỏ và lớn.

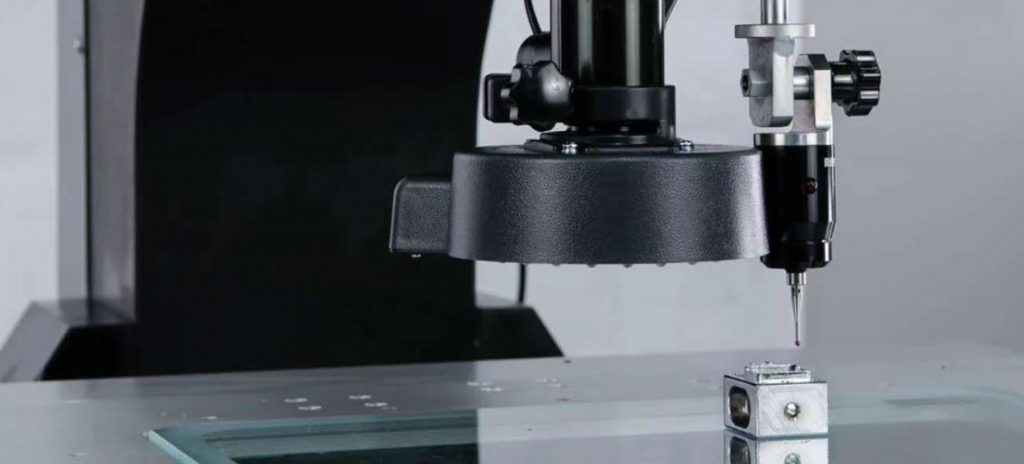

- Sử dụng đầu dò cảm ứng độ chính xác cao RENISHAW kết hợp phép đo thị lực (camera). Với dòng APARTAN Máy sử dụng cùng một hệ Tọa độ; vì vậy nó có thể có kết quả đo 2D / 3D khớp hoàn hảo.
Thông số kỹ thuật Máy đo tọa độ bằng hình ảnh dòng SP-Series Easson SP3-3020 / SP3-4030 / SP-4030H / SP-6050H
| Mô hình | SP3-3020 | SP3-4030 | SP-4030H | SP-6050H |
| Hành trình đo X, Y, Z | 300x200x200 (mm) | 400x300x250 (mm) | 400x300x250 (mm) | 600x500x300 (mm) |
| Kích thước tổng thể | 135x72x165 (cm) | 146x89x175 (cm) | 170x136x185 (cm) | |
| Trọng lượng máy | 280 kg | 410 kg | 1700 kg | |
| Độ lặp lại | 2 micron | |||
| Tải bàn tối đa | 30kg | 50kg | ||
| Chế độ hoạt động | Điều khiển CNC tự động, bằng chuột, bàn phím hoặc cần điều khiển, kết nối Ethernet tốc độ cao và độ tin cậy cao với máy tính | |||
| Độ phân giải | 0,1 μm | |||
| Độ chính xác đo lường X, Y, Z | (2,5+ L / 200) micron | (2,5+ L / 150) micron | (3+ L / 150) micron | |
| Hệ thống nguồn sáng | Phần mềm điều khiển ánh sáng bề mặt 8 vùng có thể điều chỉnh và ánh sáng đường viền có thể điều chỉnh thẳng | |||
| Kết cấu | Đế và cột đá granit 00 | |||
| Ống kính | Ống kính zoom tự động lấy nét trung tâm có động cơ chính xác cao & ống kính gắn liền 0,5x, 1,5x, 2x | |||
| Hệ thống thăm dò | Đầu dò cảm ứng chính xác RENISHAW tiếng Anh | |||
| Phóng đại | Tỷ lệ phóng to quang học 0,75-4,5x, tỷ lệ phóng to hình ảnh 12-290x sau khi lắp ống kính đính kèm | |||
| Hệ thống di chuyển | Hệ thống truyền động động cơ servo X / Y / Z | Động cơ & trình điều khiển servo AC của Panasonic Nhật Bản | ||
| Thị giác | Ống kính CCD độ phân giải cao (cảm biến SONY CCD 1/2 ”& SPC đặc biệt) | |||
