Máy đo tọa độ 2D Seven Ocean

Là dòng máy đo tọa độ 2D CNC của hãng Seven Ocean. Máy có nhiều dải đo với độ chính xác cao cho việc chọn lựa đáp ứng nhu cầu đo kiểm sản phẩm.

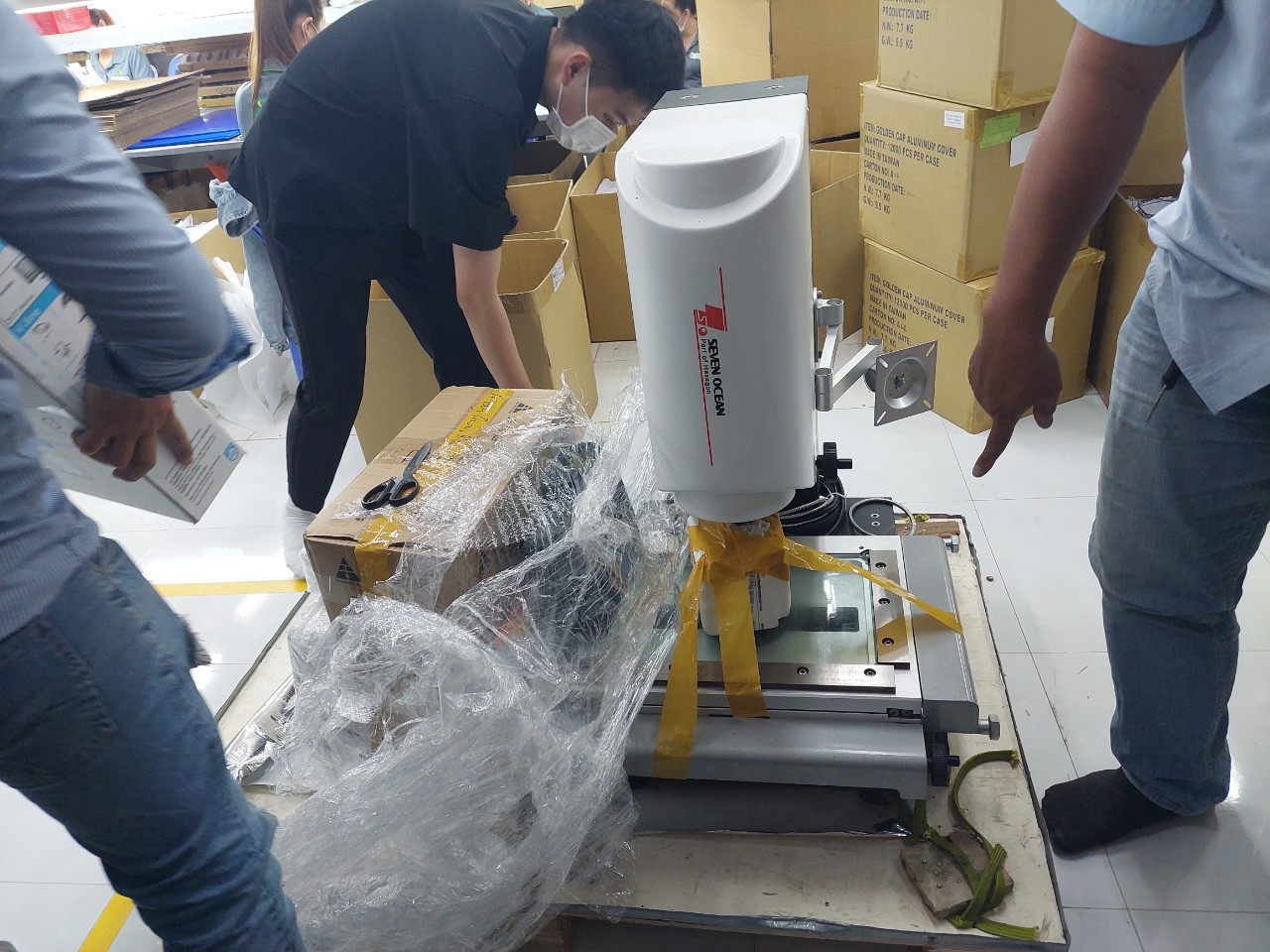

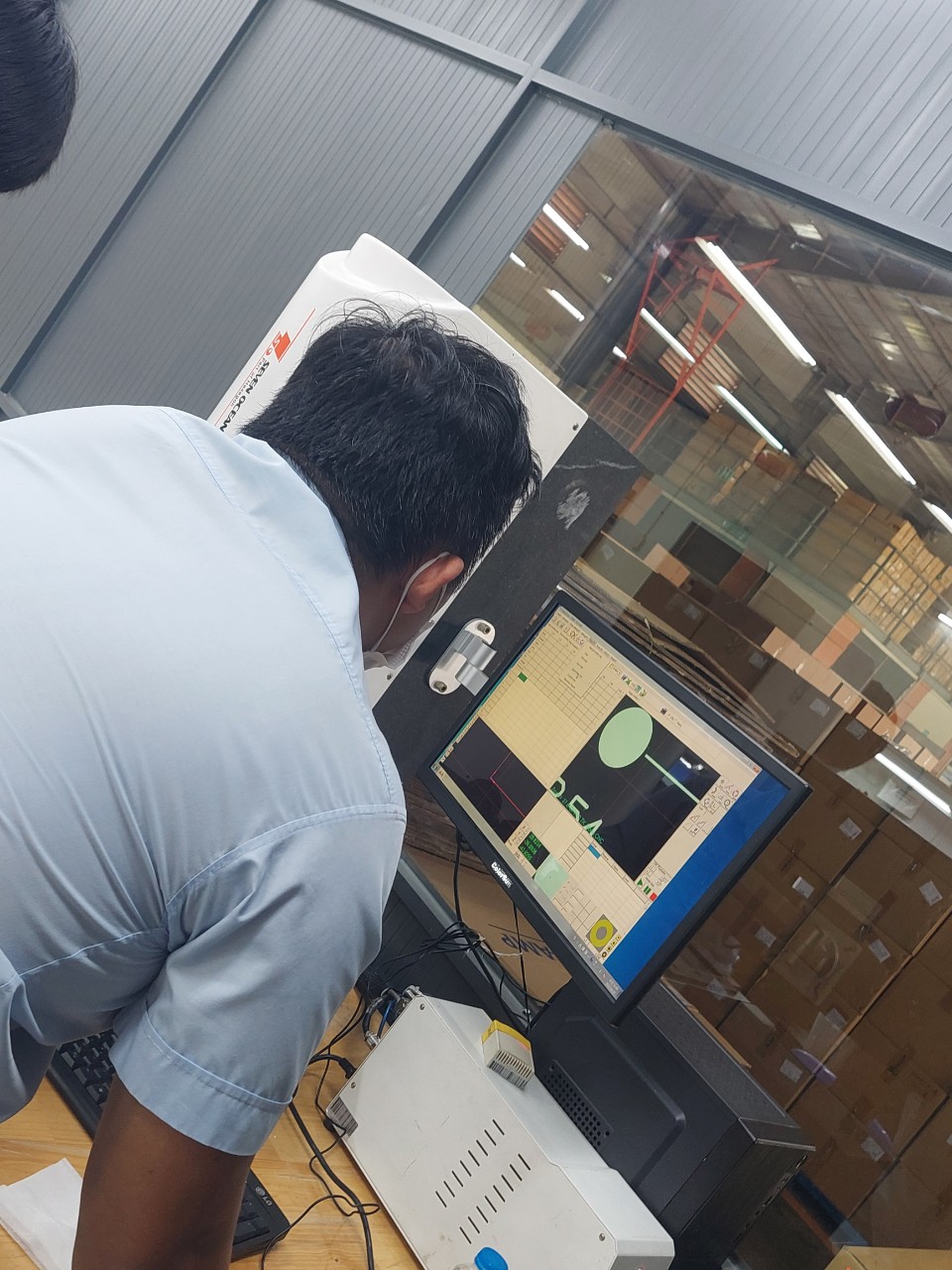

Đào tạo đo kiểm sau lắp đặt.

Thông số kỹ thuật

Mô hình			2010	3020	4030	5040
Đột quỵ (mm)		X	200	300	400	500
		Y	100	200	300	400
		Z	200	200	200	200
Kích thước phác thảo (mm)			550X550 X950	920x600x1150	1080X750 X1180	1220x830x1180
Kích thước của nền tảng vận hành (mm)			360X260	460X360	560X460	710X610
Trọng lượng của nền tảng máy			120kg	260kg	360kg	450kg
Tải trọng của nền tảng điều hành ( kg )			15kg	20kg	30kg	30kg
Nghị quyết			1μm
Đo chính xác			XY ( 3,0 + L / 150 ) mm
Phương pháp điều khiển
Ống kính			Ống kính zoom liên tục thủ công Eagle-M / MD 0.7-4.5X
			Ống kính zoom liên tục thủ công Eagle-S 0,35 ~ 2,25X
Máy ảnh			Camera CCD độ phân giải cao 1/3 1/3
Nguồn sáng	Ánh sáng nguồn		LED nguồn sáng lạnh, điều chỉnh độ sáng vô hạn
	Ánh sáng bề mặt		LED nguồn sáng lạnh, điều chỉnh độ sáng vô hạn
Tổng hệ số nhân			15X-112X (Eagle-S) / 30X-225X (Eagle-M / MD)
Khoảng cách hoạt động			90mm
Cung cấp năng lượng			220 V +/- 10%, 50 Hz (thiết bị điện phải được nối đất đáng tin cậy: điện trở nối đất <4Ohm)
Môi trường hoạt động			20 +/- 2 ℃ , tốc độ thay đổi nhiệt độ <2 ℃ / h, độ ẩm 45 ~ 75%
			độ rung <0,002g, thấp hơn 15Hz
