Máy đo biên dạng Mahr MarSurf CD 140 AG

Thông tin chi tiết

Máy đo biên dạng Mahr MarSurf CD 140 AG – Giải pháp đo lường biên dạng chính xác, linh hoạt và hiệu quả

Mahr MarSurf CD 140 AG là thiết bị đo biên dạng hiện đại đến từ thương hiệu Mahr (Đức) – một trong những nhà sản xuất hàng đầu thế giới trong lĩnh vực công nghệ đo lường độ nhám và hình học bề mặt. Máy được thiết kế để thực hiện các phép đo biên dạng một cách chính xác, nhanh chóng và dễ sử dụng, đáp ứng nhu cầu đo kiểm trong các ngành công nghiệp chính xác như cơ khí, ô tô, hàng không và sản xuất khuôn mẫu.

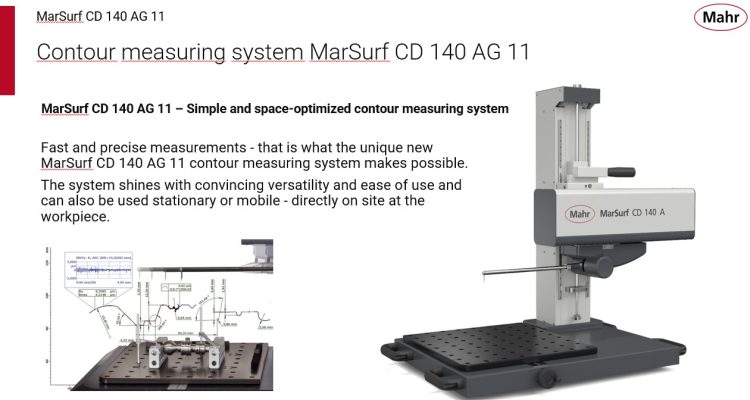

Máy đo biên dạng 1

Đặc điểm nổi bật của Máy đo biên dạng MarSurf CD 140 AG

✅ Thiết kế nhỏ gọn, linh hoạt: Máy có kết cấu dạng bàn đo tích hợp sẵn trục X, Y và Z, phù hợp cả trong phòng lab lẫn môi trường sản xuất.
✅ Độ chính xác cao: Được trang bị đầu đo cảm biến điện từ độ phân giải cao, giúp ghi nhận các biên dạng phức tạp một cách chi tiết và tin cậy.
✅ Tự động hóa tối ưu: Trục Z (đo chiều cao) có thể điều khiển tự động giúp quá trình đo diễn ra mượt mà, tiết kiệm thời gian.
✅ Phân tích dữ liệu mạnh mẽ: Phần mềm đánh giá mạnh mẽ, hỗ trợ phân tích đa dạng các thông số hình học như bán kính, góc, khoảng cách, độ nghiêng, v.v.
✅ Hiển thị kết quả trực quan: Giao diện người dùng thân thiện, dễ thao tác, hiển thị kết quả rõ ràng, trực quan.

Ứng dụng

Máy MarSurf CD 140 AG phù hợp trong các lĩnh vực:

Sản xuất và kiểm tra khuôn mẫu.
Đo kiểm trục, rãnh, cam, biên dạng răng.
Kiểm tra chất lượng chi tiết cơ khí chính xác.
Đo kiểm bề mặt gia công CNC, mài, tiện, phay.

Thông số kỹ thuật chính Máy đo biên dạng

Máy đo biên dạng MARSURF
– Model: CD 140 AG
– Hãng sản xuất: Mahr / Germany
– Measuring range (Phạm vi đo): 70 mm (in Z with 350 mm probe arm) max. 100 mm (with 490 mm probe arm)
– Measuring force (Lực đo): 4 mN to 30 mN, in Z+ and Z-, adjustable via software
– Resolution (Độ phân giải): max. 10 nm (with 210 mm probe arm)
– Guide deviation (Độ lệch dẫn hướng) : 0.800 µm / 60 mm, 1 µm / 140 mm
– Measuring speed (Tốc độ đo) : 0.1 – 10 mm/s
– Positioning speed (Tốc độ định vị): 0.1 –200 mm/s (in X)
– Probe arm length (Chiều dài tay dò): 0.02 – 10 mm/210 mm; 350 mm; 490 mm

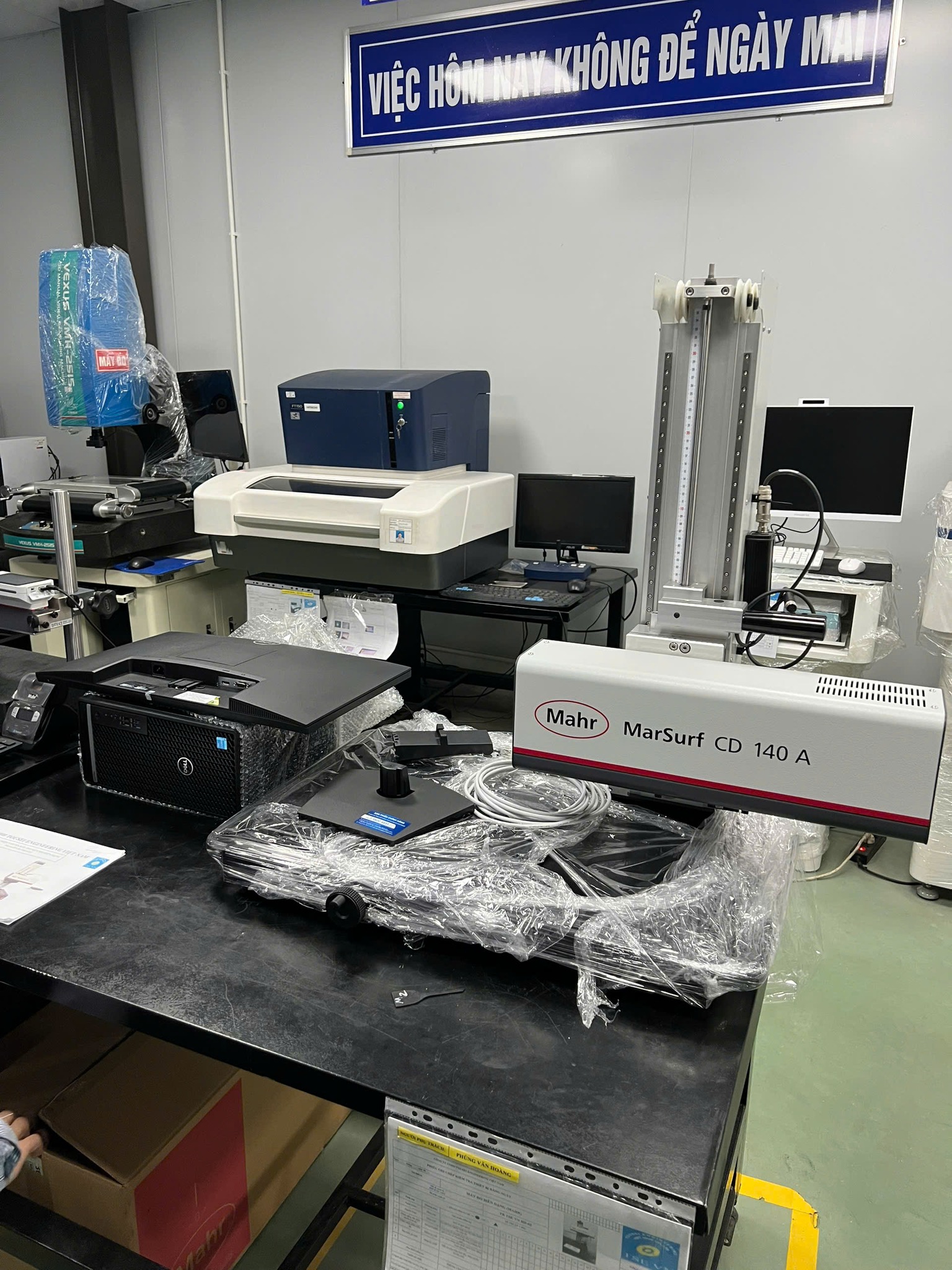

Máy đo biên dạng
