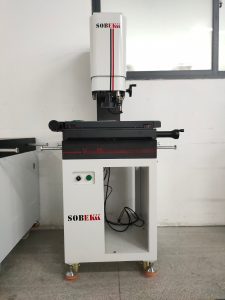

Máy đo 2D SOBEKK S500, S600, S800

Chức năng Máy đo 2D SOBEKK S500, S600, S800

Độ chính xác cao với bàn soi cố định
Cổng kết nối RS232 có thể kết nối với máy tính
Camera màu phụ với hình ảnh sắc nét
Ngường dùng có thể format hình ảnh thành file .bmp hoặc .DWG chỉ với việc kết nối máy tính và sử dụng phần mềm
Chỉ với 1 kích chuột để xác định biên

SOBEKK được công nhận về dòng hệ thống đo lường video và đa cảm biến multifunction. Chúng tôi cung cấp nhiều hệ thống đo lường video và đa cảm biến phù hợp với các bộ phận có nhiều kích thước, ở các mô hình để bàn và sàn, với khả năng đáp ứng các yêu cầu kỹ thuật, phát triển và sản xuất, Máy đo 2D SOBEKK S500, S600, S800

THÔNG TIN SẢN PHẨM

Mô hình	S500	S600	S800
Phạm vi đo (mm)	500 × 400 × 200	600 × 500 × 200	800 × 600 × 200
Kích thước máy (mm)	1200 × 900 × 1500	1400 × 1100 × 1500	1800 × 1400 × 1500
Trọng lượng (kg)	300	350	400
Tối đa tải trọng (kg)	20	25	25
Độ chính xác của trục XY (μm)	3.0 + L / 150
Độ chính xác của trục Z (μm)	5,0 + L / 150
Độ phân giải XYZ (μm)	1,0
Độ lặp lại (mm)	0,005
Bộ mã hóa tuyến tính	quy mô tuyến tính thủy tinh
Tốc độ di chuyển (mm / s)	XY: thủ công Z: 100
Loại máy ảnh	SBK-HC536 1/3 inch 700 dòng máy ảnh màu công nghiệp
Hướng dẫn lót	Trục Z: Đường dẫn tuyến tính cấp P “HIWIN” Đài Loan; XY sử dụng đường dẫn tuyến tính loại “V”
Trục vít	Trục Z: Thanh vít bi mặt đất “TBI”, XY sử dụng thanh vít bình thường
Quang học	Ống kính zoom liên tục 6: 5: 1
Phóng đại	tỷ lệ thu phóng quang học: 0,7-4,5X; tỷ lệ thu phóng hình ảnh: 24-158X
Phần mềm	Phần mềm đo bán tự động SBK-JCNC (phiên bản đơn giản)
Động cơ trục Z	Động cơ servo AC đồng bộ “Tiger” của Trung Quốc
Hệ thống điều khiển	Hộp điều khiển SBK3000
Chiếu sáng hồ sơ	Đèn LED chiếu sáng lạnh, điều chỉnh độ sáng có thể lập trình 256 mức
Chiếu sáng bề mặt	Đèn LED chiếu sáng lạnh với điều khiển độc lập được phân đoạn và điều chỉnh độ sáng có thể lập trình 256 mức
Chế độ vận hành	Phần mềm và bánh xe điều khiển
Tùy chọn thiết bị	Ống kính mở rộng 0,5X, 2X
