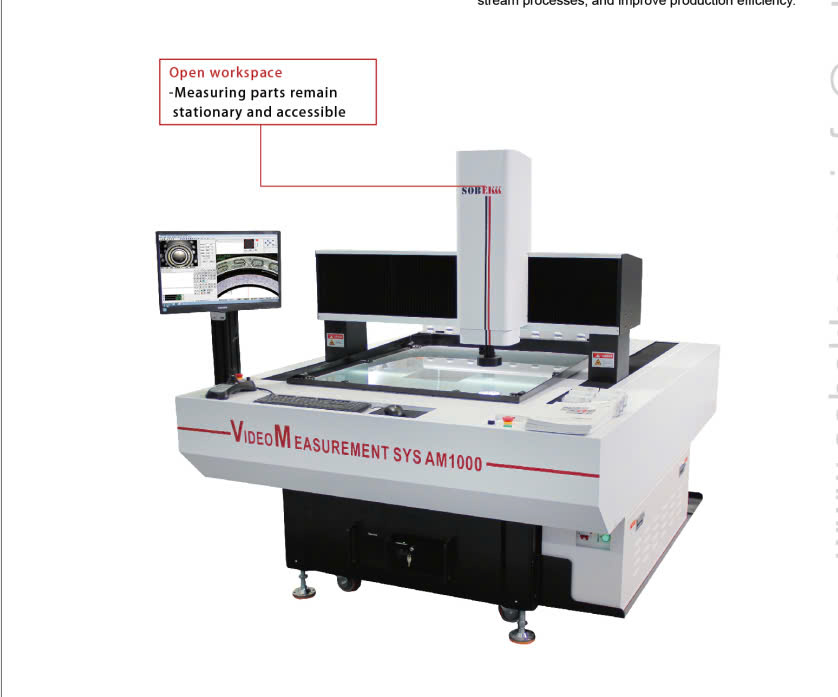

MÁY ĐO 2D QUANG HỌC TỰ ĐỘNG SOBEKK AM CNC DẢI ĐO 1000x800x200mm: 0815 361 966
1, ĐẶC TRƯNG MÁY ĐO 2D QUANG HỌC TỰ ĐỘNG SOBEKK AM CNC
Máy đo quang học Sobekk AM CNC Kết cấu kiểu cầu chắc chắn với tính năng đo tầm nhìn tự động trong hành trình dài.
– Đế bằng đá granit giữ cho máy chuyển động ổn định.
– Tự động lấy nét để đo chiều cao, có thể cố định đầu dò cảm ứng.
– Điều khiển CNC 4 trục, đo lường hoàn toàn tự động
– Được trang bị ống dẫn đường thực hiện chức năng định vị bản đồ. (ống kính zoom tự động
không bắt buộc)
– Có thể lập trình 4 vòng ánh sáng vòng 8 phân đoạn để chiếu sáng bề mặt, ánh sáng LED để chiếu sáng cấu hình
– Bộ mã hóa tuyến tính kim loại “RENISHAW” với độ phân giải cao 1,0μm
– Hướng dẫn tuyến tính chính xác “THK” và vít bi tiếp đất
– Bộ lấy khung đặc biệt “DAHENG” với độ phân giải cao đảm bảo độ sắc nét của hình ảnh khi đo
2, MÁY ĐO 2D QUANG HỌC TỰ ĐỘNG SOBEKK AM CNC
| Model | AM500 | AM600 | AM800 | AM1000 |
| Measuring Range (mm) | XYZ 500*400*200 |
XYZ 600*500*200 |
XYZ 800*600*200 |
XYZ 1000*800*200 |
| Weight (kg) | 1100 | 1250 | 1450 | 2110 |
| loadweight (kg) | 30 | 30 | 30 | 30 |
| X, Y axis precision(μm) | 3.0+L/200 | |||
| Z axis accuracy (μm) | 5.0+L/200 | |||
| repeatability (μm） | 0.003 | |||
| X, Y axis movement speed | 0-600mm/S（ can optional） | |||
| Z axis movement speed | 0-100mm/S(can optional) | |||
| operating way | Rocker + software | |||
| Grating ruler | Germany “RSF” metal linear scale with resolution 0.0005mm | |||
| Guide | Taiwan “silver” SP ultra-precision level (parallel degree of accuracy of 0.003) mm or less (walking) linear guide |
|||
| Screw | Taiwan TBI” grinding ball screw | |||
| Bearing | Japan’s original “NSK” double combination centripetal ball bearings | |||
| Motor | “Panasonic” ac synchronous servo motor, positioning accuracy with 0.002 mm or less | |||
| Motion controller | SBK4000 (full closed loop controller) | |||
| Photoelectric limit switch | Japan’s original “omron” photoelectric limit switch | |||
| Rocker | Germany type “MEGATRON” hall style three-axis joystick | |||
| Camera | 1.3M pixel digital color CCD | |||
| Light source |
Profile illumination |
LED cold light source, light transmitted light with focusing lens to achieve parallel light exposure |
||
| Surface illumination |
4 ring 8 partition LED cold light source, software control, reduce the damage of electrical components. |
|||
| Optical lens | Auto GPS lens | |||
| Magnification | Optics magnification :0.7 ~ 4.5 x; Image magnification: 44 ~ 258x | |||
| Software | SBK – special CNC automatic measurement software | |||
| Power | 220 V/ 50 Hz / 3 A | |||
| Working environment | Temperature: 20 ℃ ± 2 ℃ , temperature change < 2 ℃ / hr, Humidity:30 ~ 80% | |||
| Special table for machine | built-in switching power supply, controller, motor drive, power supply control switch, indicator light, abrupt stop switch, move the wheel |
|||
| Warranty period | 12 months |
Để mua máy đo 2D tự động hãy liên hệ với chúng tôi: 0815 361 966
