LẮP ĐẶT, HIỆU CHUẨN MÁY ĐO 3D CỦA ZEISS

Thông tin chi tiết

THÔNG TIN MÔ TẢ

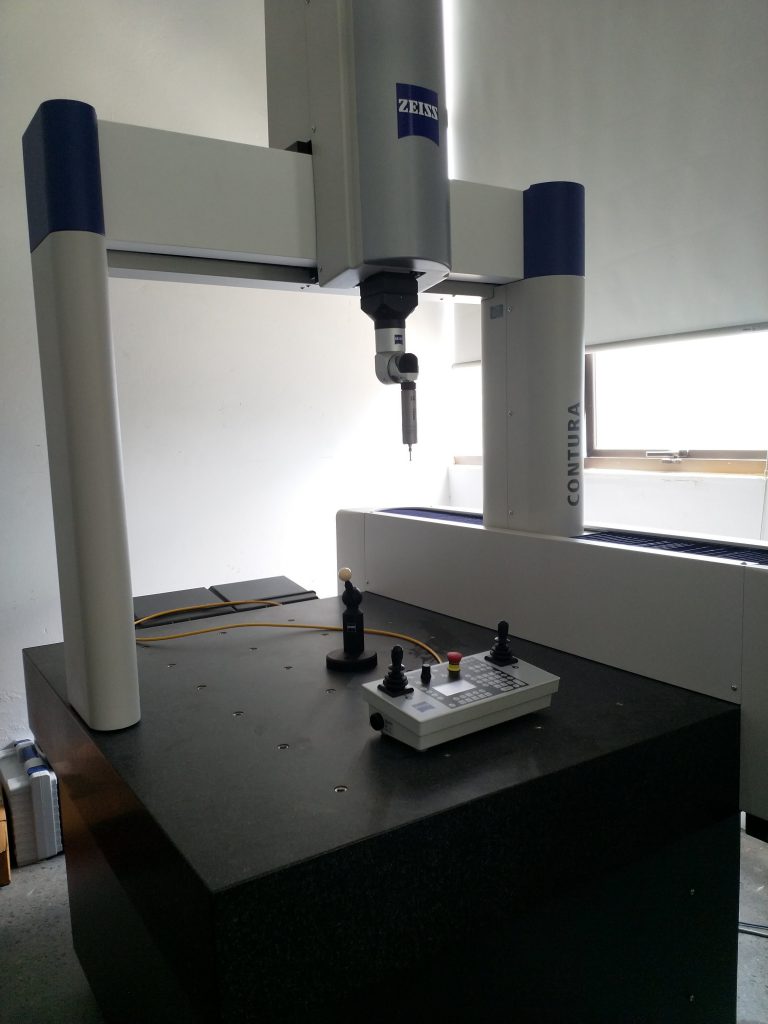

Tính năng nỗi trội của máy đo tọa độ 3D – Coordinates Measuring Machine – của ZEISS

• Máy đo kiểu cầu cứng, nhẹ với bàn đo cố định,

• Thiết kế tích hợp cho diện tích nhỏ,

• Các bộ phận bằng nhôm phủ lớp cứng đảm bảo tính ổn định lâu dài của hành vi đường dẫn Công nghệ máy,

• Tính năng truyền động động với điều khiển truyền động tự động,

• Tất cả các trục có vòng bi khí quấn quanh,

• Giảm rung động thụ động với các phần tử lò xo đàn hồi,

• Bộ điều khiển ZEISS C99L: Bộ điều khiển dựa trên PC với hệ điều hành thời gian thực Cảm biến,

• Có thể được cấu hình với giá đỡ đầu dò khớp nối ZEISS RDS-C5 cung cấp vị trí góc 5.184 cho Cảm biến quét ZEISS XXT.

Dải đo của máy đo tọa độ 3D của ZEISS

• Có ba kích cỡ: 5/5/6, 7/7/6 và 7/10/6.

• Chọn từ dải đo mm là 500 x 500 x 600, 700 x 700 x 600 hoặc 700 x 1000 x 600

• Dấu chân nhỏ với hệ thống điều khiển tích hợp trên bệ máy Phần mềm ZEISS CALYPSO CALYPSO dựa trên nguyên tắc đo lường trực quan: đo lường những gì bạn nhìn thấy – mà không cần lập trình mở rộng hoặc nhập mã và văn bản phức tạp.

⇒ Tất cả các tính năng của bộ phận từ bản vẽ hoặc mô hình CAD được lưu trữ dưới dạng biểu tượng. Chọn các biểu tượng bạn cần và kế hoạch đo lường của bạn đã hoàn thành. CALYPSO tự động tính toán đường chạy và hành trình đo lý tưởng.
