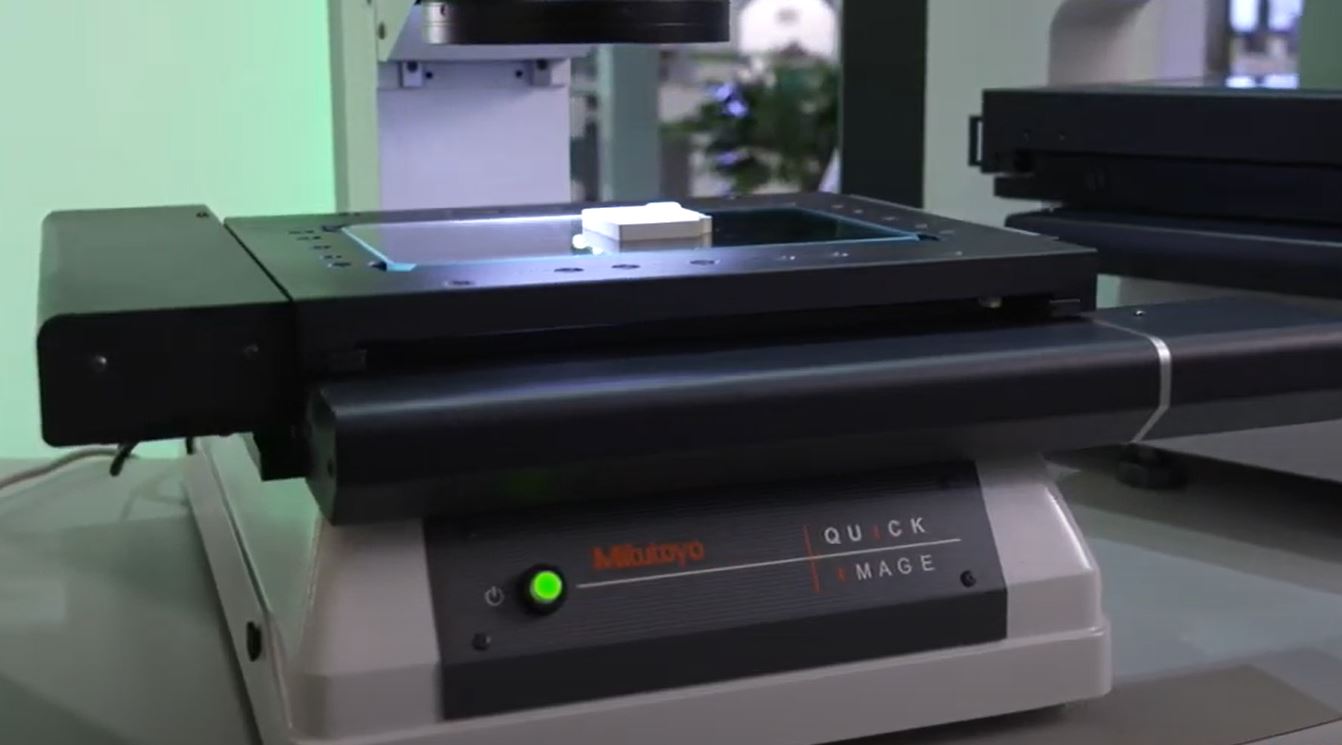

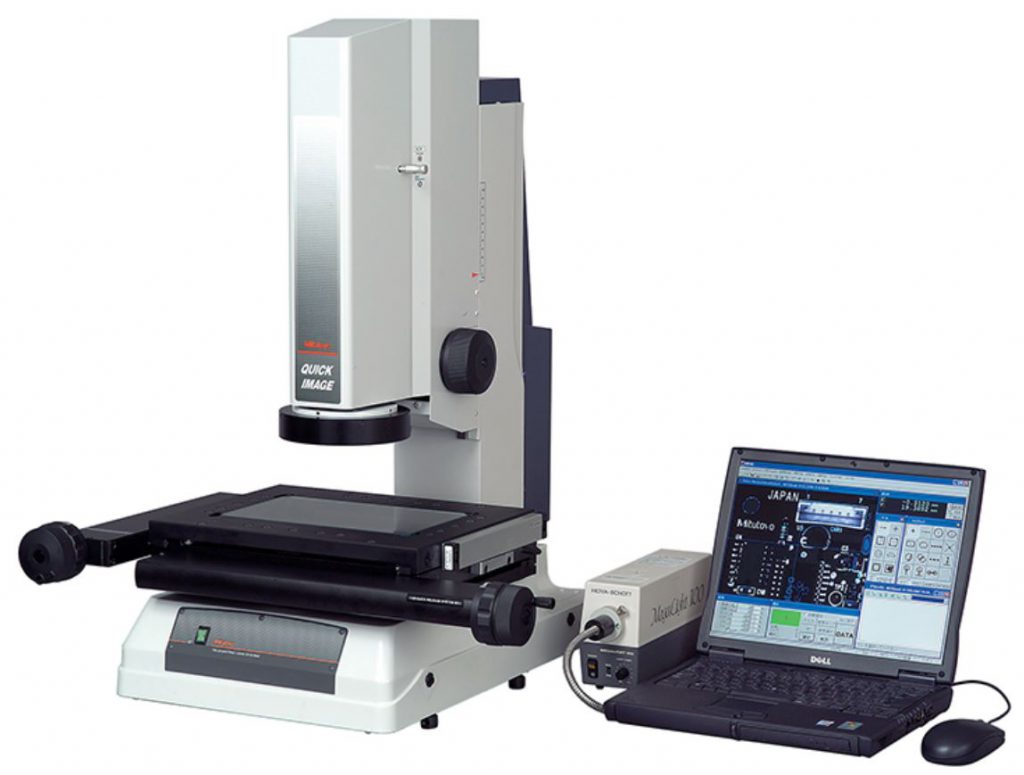

Mô tả về máy đo 2D Quick Image VMS 361 của Mitutoyo
Máy đo Quick Image SERIES 361 Non-contact 2-D Vision Measuring Systems là một khái niệm mới trong các thiết bị đo thị lực 2-D. Nó cung cấp các tính năng rất độc đáo để cải thiện hiệu quả đo lường.
Thông số kỹ thuật của máy đo Quick Image Vision Measuring System 361
| Mô hình | QI-A1010C | QI-B1010C | QI-A2010C | QI-B2010C |
| Trục X, Y | 100x100mm (4inx4in) | 100x100mm (4inx4in) | 200x100mm (8inx4in) | 200x100mm (8inx4in) |
| Trục Z | 100mm (4in) | 100mm (4in) | 100mm (4in) | 100mm (4in) |
| Chế độ đo | Chế độ độ phân giải cao và chế độ Bình thường | |||
| Độ chính xác (trên màn hình) | Mô hình QI-A 2µm (chế độ phân giải cao), ± 4µm (chế độ bình thường) Mô hình QI-B: 1.5µm (chế độ phân giải cao) 3µm (chế độ bình thường) | |||
| Độ chính xác đo (U1XY) | ± (3,5 + 0,02L) µm L = chiều dài đo (mm) | |||
| Tính lặp lại | Kiểu QI-A 1µm (chế độ phân giải cao), ± 2µm (chế độ bình thường) Kiểu QI-B: 0,7µm (chế độ phân giải cao) 1µm (chế độ bình thường) | |||
| Máy ảnh CCD | 3 Megapixel, camera CCD màu 1/2 inch | |||
| Hệ thống quang học | Độ phóng đại- 0,2X, hệ thống viễn tâm kép | |||
| Khoảng cách làm việc-90mm | ||||
| Độ sâu lấy nét- ± 0,6mm (chế độ phân giải cao), ± 11mm (chế độ bình thường) | ||||
| Sự chiếu sáng | Đèn LED 4 góc phần tư của bề mặt đường viền | Đèn LED 4 góc phần tư của bề mặt đường viền | ||
| Kích thước kính sân khấu | 6,7×6,7in 170x170mm | 9,5×5,5in 242x140mm | ||
| Tải tối đa | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs | 10kg 22lbs |
| Khối lượng | 154lbs 70kg | 154lbs 6070kg | 163lbs 74kg | 140lbs 64kg |
Các vấn đề thường gặp đối với máy đo 2D Mitutoyo
1_ Máy không thu – phóng (nhận – xuất ) thông tin dữ liệu đo đạc. Không nhận diện được cạnh đo.
2_ Hệ thống đèn chiếu sáng hư hỏng.
3_ Chạm mạch hệ thống điều khiển. hệ thống đề. hệ thống vận hành máy.
4_ Hệ thống thấu kính mờ, nứt bể.
5_ Hệ thống máy tính không hiển thị kết quả đo hoặc hiển thị sai kết quả đo.
6_ Các trục không hoạt động, đo lệch trục.
7_ Lỗi phần mền hệ thống toàn cục,…
|
Khi bạn gặp 1 trong những vấn đề trên hoặc chưa biết chính xác nguồn gốc lỗi. Hãy liên hệ ngay với chúng tôi để tiếp nhận tư vấn, tiến hành kiểm tra miễn phí và đưa ra giải pháp khắc phục nhanh chóng đến bạn. Ngoài Sửa chữa thiết bị đo. Tosei : Cung cấp các thiết bị bán mới với cam kết bảo hành 100%. Miễn phí hiệu chuẩn, Giao hàng tận nơi như thỏa thuận; Hiệu chuẩn thiết bị để đảm bảo độ chính xác cho thiết bị đo trước khi tiến hành quá trình sử dụng vào sản xuất; Đào tạo về sử dụng nội bộ, hiệu chuẩn nội bộ các thiết bị đo 2D 3D các hãng; Cung cấp dịch vụ cho thuê máy đo ngắn hạn nếu khách có nhu cầu,… |
