“Toseivn nhận Lắp đặt – Hiệu chuẩn – Sửa máy đo 2D 3D hãng Sobekk và các loại máy đo các hãng khác”
Mô tả về máy MA-400 CNC của Sobekk
Kính hiển vi tự động kỹ thuật số MA400 được sử dụng để kiểm tra kích thước của các bộ phận sản phẩm trong xưởng sản xuất và phòng kiểm tra đo lường.
Lĩnh vực ứng dụng: Đo kiểm đèn LED, tấm silicon; đo kích thước các bộ phận chính xác, bộ lọc màu hạt dẫn điện; màn hình điện thoại di động, tấm bán dẫn mô-đun FPD, FPC-PCB; CD gói IC, cảm biến hình ảnh, CCD, CMOS, nguồn sáng PDA, màng mỏng, v.v. .
Tính năng của thiết bị:
_ Sử dụng hệ thống quang học có độ phóng đại cao vô cực tuyệt vời.
_ Có hệ thống đèn chiếu sáng nguồn LED đảm bảo độ sáng và tuổi thọ cao.
_ Sử dụng bàn truyền động thanh được đánh bóng không có khe hở để đảm bảo độ chính xác của phép đo.
_ Khoảng cách làm việc cao, sử dụng động cơ bước để nâng hạ, dễ dàng điều chỉnh, có khe cắm thiết bị DIC.
_ Thiết bị lấy nét thô và mịn độc đáo, điều chỉnh tốt 0,0001mm trên mỗi vạch chia.
_ Các bộ phận của thiết bị có thể tự mình hoàn thành thao tác.

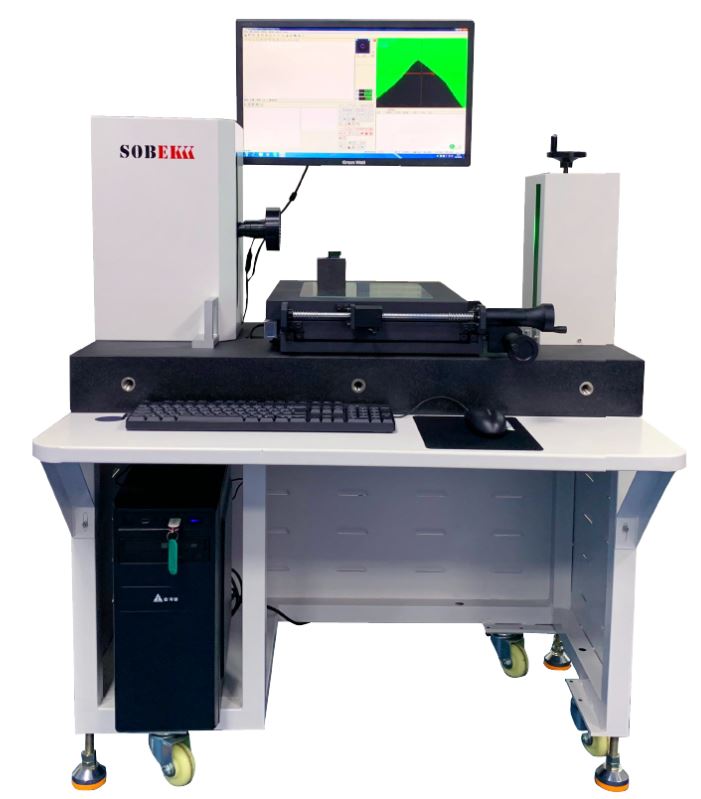

Hình: Máy đo MA-400 CNC của Sobekk
Thông số kỹ thuật của máy MA-400 CNC
| Model | MA － 400CNC | |
| Hành trình di chuyển (mm) | 400 × 300 × 2 0 0 | |
| Kích thước (mm) | 1000 × 1300 × 1300 | |
| Kích thước bàn kim loại ( mm ) | 560X460 | |
| Kích thước kính bàn làm việc ( mm ) | 440X350 | |
| Trọng lượng (kg) | 350 | |
| Tải trọng (kg) | 20 | |
| Độ chính xác của phép đo trục X / Y ( μ m) | 1,5 + L / 250 | |
| Tốc độ di chuyển ba trục | 0-100mm / S (tùy chọn) | |
| Độ lặp lại ( mm ) | 0,002 | |
| Chế độ di chuyển trục X / Y | Phần mềm + cần điều khiển | |
| Phương pháp chuyển động trục Z | Phần mềm + cần điều khiển + tay quay xung bằng tay (độ dịch chuyển 0,0001mm ) | |
| Vạch chia | Thước cách tử 0,0001mm | |
| Hướng dẫn trục X , Y | Đường ray chính xác (chống trật khớp) | |
| Hướng dẫn trục Z | Hướng dẫn tuyến tính chính xác “Shanghai Yin” Đài Loan | |
| Vít ba trục | Vít bi mài “TBI” Đài Loan | |
| Ổ đỡ trục | Vỏ đôi “NSK” nguyên bản của Nhật Bản kết hợp ổ bi hướng tâm | |
| Động cơ ba trục | Động cơ servo AC đồng bộ nhập khẩu, độ chính xác định vị ≤ 0,001mm | |
| Bộ điều khiển chuyển động | ACT420 (bộ điều khiển vòng kín đầy đủ) | |
| Máy quay video | Máy ảnh kỹ thuật số màu độ nét cao 1,3 triệu pixel (giao diện Gigabit Ethernet) | |
| Nguồn sáng | Ánh sáng đường viền | Ánh sáng truyền dẫn vòm LED |
| Ánh sáng bề mặt | Nguồn sáng lạnh LED , điều khiển bằng phần mềm, giảm hư hỏng linh kiện điện. | |
| Phần mền đo đạc | Phiên bản tiêu chuẩn tự động SBK-CNC | |
| Bộ xử lý dữ liệu | Màn hình kỹ thuật số + máy tính công nghiệp (phần mềm) | |
| Nguồn điện | 220V / 50Hz / 3A | |
| Môi trường làm việc | Nhiệt độ 20 ℃ ± 2 ℃, thay đổi nhiệt độ <2 ℃ / giờ , độ ẩm 30 ～80% | |
Lỗi máy đo Sobekk và các loại máy đo khác thường gặp
-Trong quá trình lắp ráp, sử dụng; do chưa biết cách lắp ráp và cài đặt máy dẫn đến gây hư hỏng hệ thống; không cập nhật phần mền, chạm gây cháy mạch;
-Do chưa được đào tạo sử dụng dẫn tới kết quả đo sai lệch;
-Sử dụng thiết bị một thời gian sẽ dẫn đến hư hỏng vì yếu tố con người hoặc môi trường,…
“Touseivn đáp ứng nhanh chóng các nhu cầu của bạn!”
TSE VN Cung cấp . Lắp đặt . Hiệu chuẩn . Sửa chữa . Đào tạo các thiết bị – Linh kiện máy đo công nghiệp từ các hãng
Để được tư vấn về Hiệu chuẩn máy đo Sobekk MA400 và các thiết bị máy đo khác… vui lòng liên hệ:
