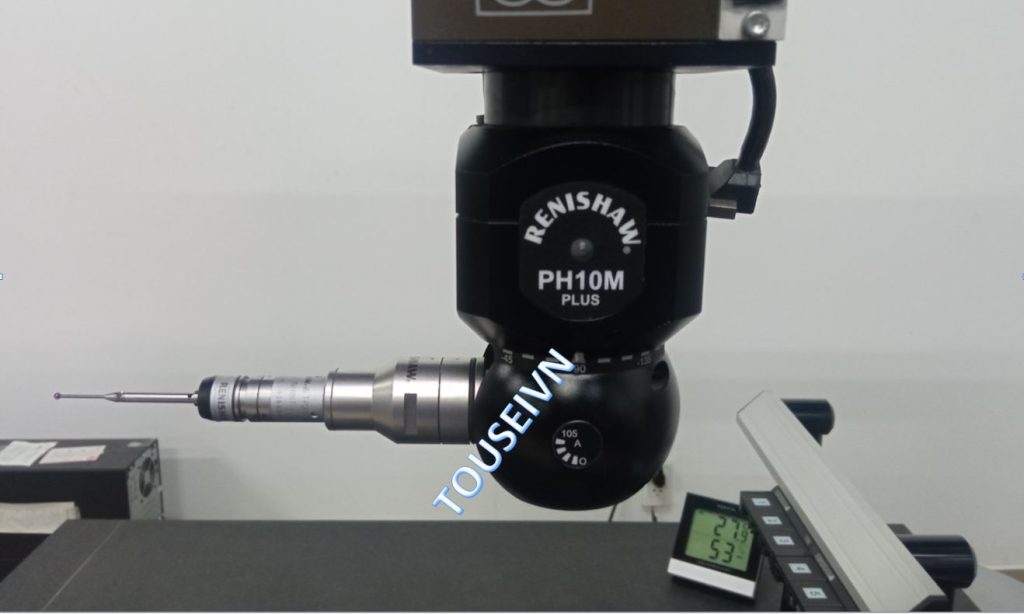

Đầu đo PH10T SN: 1YU496

Công dụng Renishaw PH10T plus A-5863-5000

Định vị đo: Mục đích chính của đầu đầu dò CMM là định vị chính xác đầu dò trong quá trình đo. Nó đảm bảo rằng đầu dò đạt đến các điểm mong muốn trên phôi để thu thập dữ liệu.
Khả năng tiếp cận: Đầu dò cho phép đầu dò tiếp cận các khu vực khác nhau của phôi, ngay cả ở những hình dạng phức tạp. Chúng tạo điều kiện cho các phép đo trong không gian chật hẹp, lỗ sâu và các đặc điểm phức tạp.
Tính linh hoạt về định hướng: Tùy thuộc vào loại đầu dò, nó có thể cung cấp nhiều mức độ tự do khác nhau cho việc định hướng đầu dò. Tính linh hoạt này cho phép đầu dò tiếp cận bộ phận từ các góc độ khác nhau.
Thâm nhập thành phần: Một số đầu dò cho phép cải thiện khả năng thâm nhập thành phần bằng cách cho phép đầu dò tiếp cận sâu hơn vào các khu vực lõm hoặc rãnh.
Chuyển động cơ giới: Đầu dò được cơ giới hóa hoàn toàn tự động điều chỉnh vị trí của đầu dò, nâng cao hiệu quả và giảm sự can thiệp thủ công.
Tích hợp với phần mở rộng: Đầu dò có thể kết nối với các thanh mở rộng đầu dò và khớp nối, mở rộng tầm với của đầu dò và cho phép đo ở những vị trí khó khăn

Repeatability of position	<0.4 μm (0.00002 in) @ 100 mm from centre of A-axis rotation
Positioning
Step	7.5°
A-axis 0° to 105°	15 positions
B-axis -180° to +180°	48 positions
Total	720 positions
Probe mounting
PH10T PLUS	M8 thread, 18 mm diameter bush face
PH10M PLUS / PH10MQ PLUS	Multiwired autojoint
Dimensions from quill face
XY (all)	62 mm
Z (PH10T PLUS)	102 mm
Z (PH10M PLUS)	117 mm
Z (PH10MQ PLUS)	73 mm
Weight
PH10T PLUS	595 g
PH10M PLUS	620 g
PH10MQ PLUS	730 g
System operating temperature	+10 °C to +40 °C (+50 °F to +104 °F)
System storage temperature	-10 °C to +70 °C (+14 °F to +15
