“Tousei Engineering Viet Nam cung cấp dịch vụ đào tạo sử dụng máy đo 2D Seven Ocean và các loại máy đo 2D, 3D các hãng”
Mô tả về máy đo 2D Seven Ocean
Máy đo 2D dòng Eagle của Seven Ocean ; a manual video measuring machine; là máy đo bằng Video được điều chỉnh thủ công với công nghệ sản xuất , quay video tiên tiến của Tập đoàn Hexagon.
Với thiết kế đế và trụ bằng đá granit, nên máy có độ chính xác cao về đo lường và được đảm bảo độ bền, chống ăn mòn,độ ổn định cao
Máy được tích hợp sẵn mô hình đo lường 2D và đo lường 2.5D có sẵn
Được trang bị ống kính quang học từ xa kép cao cấp; hức năng lấy nét tự động trục Z (tùy chọn);
Có thể trang bị thêm đầu dò để bắt đầu đo và đo chiều cao.
Trang bị phần mềm video dòng EF chuyên nghiệp hàng đầu.
Thông số kỹ thuật của máy đo tọa độ 2 chiều Seven Ocean
Dòng Eagle | ||||||
Model | 2010 | 3020 | 4030 | 5040 | ||
Hành trình (mm) | X | 200 | 300 | 400 | 500 | |
Y | 100 | 200 | 300 | 400 | ||
Z | 200 | 200 | 200 | 200 | ||
Kích thước phác thảo (mm) | 550X550 X950 | 920x600x1150 | 1080X750 X1180 | 1220x830x1180 | ||
Kích thước vận hành (mm) | 360X260 | 460X360 | 560X460 | 710X610 | ||
Trọng lượng của bệ máy | 120kg | 260kg | 360kg | 450kg | ||
Tải trọng của vật mẫu (kg ) | 15kg | 20kg | 30kg | 30kg | ||
Độ phân giải | 1μm | |||||
Độ chính xác đo lường | XY (3.0 + L / 150 )μm | |||||
Phương pháp điều khiển | Thủ công | |||||
Ống kính | Ống kính zoom liên tục bằng tay Eagle-M / MD 0.7-4.5X | |||||
Ống kính zoom liên tục bằng tay Eagle-S 0,35 ~ 2,25X | ||||||
Máy ảnh | Camera CCD màu 1/3 inch độ phân giải cao | |||||
Nguồn sáng | ánh sáng hồ sơ | Nguồn ánh sáng lạnh LED, độ sáng điều chỉnh vô hạn | ||||
ánh sáng bề mặt | Nguồn ánh sáng lạnh LED, độ sáng điều chỉnh vô hạn | |||||
Tổng hệ số nhân | 15X-112X (Eagle-S) / 30X-225X (Eagle-M / MD) | |||||
Khoảng cách hoạt động | 90mm | |||||
Nguồn cấp | 220V +/- 10%, 50 Hz (thiết bị điện phải được nối đất tin cậy: điện trở nối đất <4Ohm) | |||||
Môi trường hoạt động | 20 +/- 2 ℃ , tốc độ thay đổi nhiệt độ <2 ℃ / h, độ ẩm 45 ~ 75% | |||||
Rung động <0,002g, thấp hơn 15Hz |
Đào tạo sử dụng máy đo 2D Eagle của Seven Ocean
Nhận đào tạo sử dụng máy đo 2D Eagle của Seven Ocean; Rational; Mitutoyo; Nikon; Wenzel; Easson; Sobekk; …
Nhận đào tạo hiệu chuẩn nội bộ các thiết bị đo lường như: Panme, thước cặp, thước đo cao, cân điện tử, đồng hồ so, đồng hồ đo nhiệt độ độ ẩm,… thuộc các Lĩnh vực độ dài; Lĩnh vực lý hóa; Lĩnh vực lực – độ cứng; Lĩnh vực khối lượng; Lĩnh vực điện – điện từ; Lĩnh vực nhiệt độ.

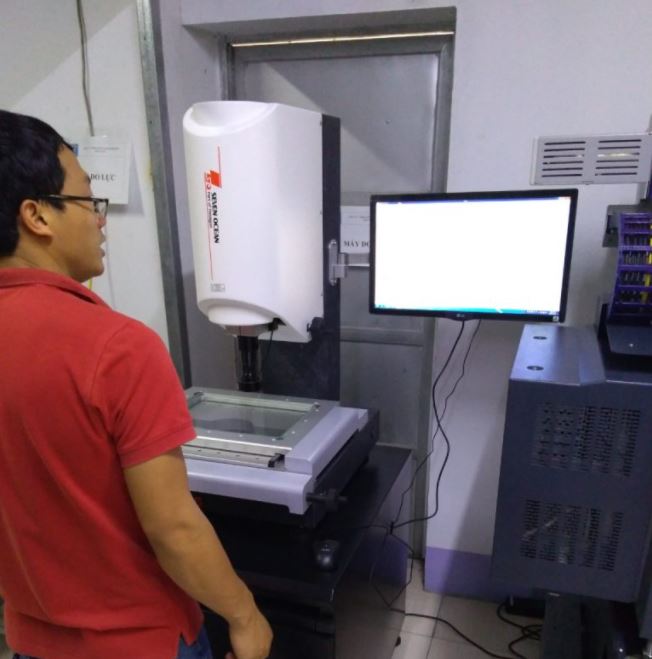

Hình: TSE VN tiến hành đào tạo sử dụng máy đo tọa độ 2 chiều Seven Ocean
Ngoài ra, chúng tôi nhận sửa chữa trực tiếp máy đo 2D, 3D bị các lỗi như:
- Lỗi trục X, Y Z: kẹt, rích, vận hành không liên tục, gãy, di chuyển không chính xác,…
- Lỗi phần mềm: yêu cầu bảo mật, không kết nối, không hiển thị dữ liệu, không chạy chương trình,
- Lỗi về hệ thống đèn: Chạm – cháy – hỏng mạch, đèn hỏng,…
- Lỗi về camera: hệ thống điều khiển hỏng, camera hòng, thấu kính soi chiếu mờ, nứt vỡ,…
Nhận dịch chuyển – chuyển dời máy đo đến vị trí mới, lắp đặt máy đo 2D, 3D các hãng,…
Hình: TSE VN tiến hành sử chữa lỗi trục, camera xảy ra do di dời máy
Ngoài lĩnh vực đào tạo, chúng tôi cung cấp -thay mới, hiệu chuẩn, sửa chữa thiết bị đo lường
